Démontage des différents élément d'une portière arrière Ph 2

5 participants

Aller en bas

Démontage des différents élément d'une portière arrière Ph 2 Empty Démontage des différents élément d'une portière arrière Ph 2

Message par dubois mathieu Mer 21 Nov 2012 - 2:20

Sur ce post vous trouverez comment démonter tout ce qu'il y à sur une portière arrière sachant qu'il n'y à pas forcément besoin de tout démonter à chaque fois, tout dépend se que vous voulez remplacer ou réparer, par exemple, si vous voulez remplacer ou réparer la crémaillère de vitre vous n'avez pas besoin de sortir la vitre.
Voici une portière comme nous lès connaissont tous, et oui Guy, c'est un panneau de porte à toi! Laughing

Démontage des différents élément d'une portière arrière Ph 2 20121162

Bien, pour toute opération à l'intérieur il faut systématiquement démonter l'accoudoir, la poignée lève-vitre et la poignée d'ouverture.
Pour démonter l'accoudoir il y à simplement deux vis très visible à retirer et pour la poignée d'ouverture il faut retirer la vis aussi. Si toute fois cette vis est malade, sachez que vous pouvez l'avoir chez Renault sous la référence 77 03 004 148 à 1,54 euro pièces (mais elles sont peut-être vendu par lot de dix)

Démontage des différents élément d'une portière arrière Ph 2 77030010

Démontage des différents élément d'une portière arrière Ph 2 20121163

Une fois l'accoudoir démonter et la vis de la poignée d'ouverture retirée aussi il reste à finir de démonter cette poignée.
Pour cela il faut la décoller que d'un côté pour commencer

Démontage des différents élément d'une portière arrière Ph 2 20121164

Et comme ça on voit les deux tringles qui vont être à décrocher


Démontage des différents élément d'une portière arrière Ph 2 20121165

Et voilà

Démontage des différents élément d'une portière arrière Ph 2 20121166

Si votre écrou cage (celui qui sert à tenir la poignée) est malade, il existe aussi en neuf chez Renault sous la référence 77 03 044 028 à 1,51 euro l'untié.

Démontage des différents élément d'une portière arrière Ph 2 77030410

Maintenant il reste la poignée lève-vitre. Pour la démonter il faut retirer le cache chromé en glissant un petit tournevis plat et faire levier

Démontage des différents élément d'une portière arrière Ph 2 20121167

Démontage des différents élément d'une portière arrière Ph 2 20121168

Et voici l'écrou M6

Démontage des différents élément d'une portière arrière Ph 2 20121169

Une clé à pipe de 10 pour le retirer, il n'y à plus qu'à tirer sur la poignée et l'enjoliveur qu'il y à derrière, attention, des fois elle sont un peu dur.
Et voilà où nous en sommes

Démontage des différents élément d'une portière arrière Ph 2 20121170

Maintenant nous allons pouvoir retirer le panneaux de porte en glissant soit vos doigts soit un gros tournevis plat (attention à la peinture tout de même!)
Le panneau de porte tient avec deux agrafes et est simplement emboîté en haut et en bas

Démontage des différents élément d'une portière arrière Ph 2 20121172

On commence par dégrafer un côté, puis l'autre

Démontage des différents élément d'une portière arrière Ph 2 20121173

Démontage des différents élément d'une portière arrière Ph 2 20121174

Une fois le panneau dégrafé il suffit de glisser sa main derrière d'un côté et lui faire faire le rond pour le démonter d'en haut et d'en bas

Démontage des différents élément d'une portière arrière Ph 2 20121175

Et voilà!

Démontage des différents élément d'une portière arrière Ph 2 20121176

Et voici le derrière où l'on voit les agrafes

Démontage des différents élément d'une portière arrière Ph 2 20121177

Maintenant que le panneau est parti il faut retirer le film plastique transparent qui tient avec du mastic colle (attention sa colle très bien partout! ! ! Twisted Evil )
Et attention au film, il peut être très fragile!

Démontage des différents élément d'une portière arrière Ph 2 20121178

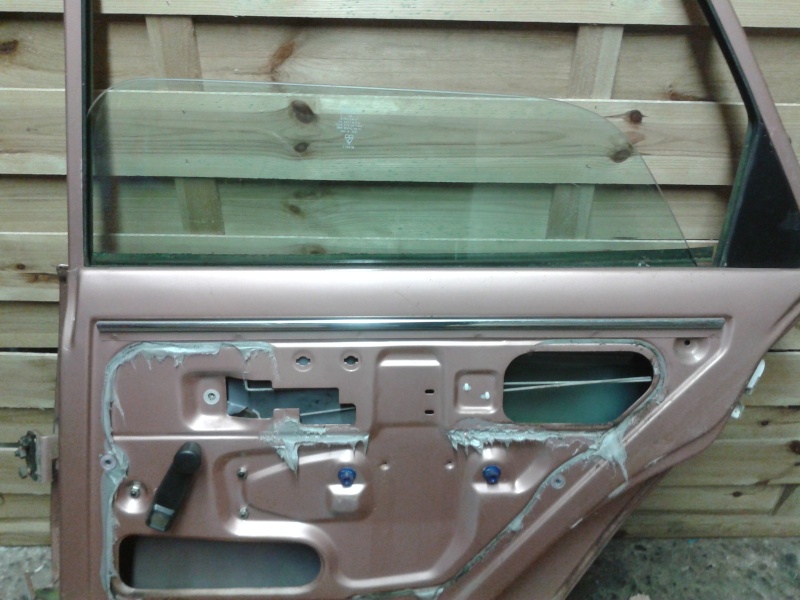

Maintenant, pour démonter la crémaillère et la vitre il faut emboîter la poignée lève-vitre et descendre cette dernière

Démontage des différents élément d'une portière arrière Ph 2 20121179

Retirer la manivelle et retirer les trois écrous de la crémaillère

Démontage des différents élément d'une portière arrière Ph 2 20121180

Maintenant il va falloir travailler sur le triangle noir à l'arrière de la vitre.
Il faut retirer les deux caches vis (avec un tournevis plat) qui se trouve sur la tranche de la portière et retirer les vis

Démontage des différents élément d'une portière arrière Ph 2 20121181

Démontage des différents élément d'une portière arrière Ph 2 20121182

Une fois fait on peux retirer le joint lèche-vitre en tirant dessus! Bon moi j'ai pas eu de mal car les agrafes de fixation étaient pourri! Laughing

Démontage des différents élément d'une portière arrière Ph 2 20121183

Ensuite il faut déboîter le joint du haut et faire basculer le triangle noir vers l'avant en le faisant monter comme cela

Démontage des différents élément d'une portière arrière Ph 2 20121184

Et quand ça commence à coincer il faut retirer juste le cache noir car l'autre partie qui descend dans la portière est le guide de la vitre

Démontage des différents élément d'une portière arrière Ph 2 20121185

Maintenant il suffit juste de lever le guide pour le sortir

Démontage des différents élément d'une portière arrière Ph 2 20121186

Maintenant que le guide est partie, la vitre va être "libre" dans la portière. Pour pouvoir démonter la vitre il ne reste plus qu'à là décrocher de la crémaillère. Pour cela il faut enfoncer l'axe de la crémaillère dans la portière pour finir de la désolidariser de la portière

Démontage des différents élément d'une portière arrière Ph 2 20121187

Ensuite il faut regarder dans la portière pour dégager la roulette de la crémaillère du guide de la vitre, il faut amener la roulette à l'extrémité du guide

Démontage des différents élément d'une portière arrière Ph 2 20121188

Une fois la crémaillère dégagée du support de vitre, on peut sortir la vitre (je laisse la crémaillère dans la portière, je la sortirai après)
Pour sortir la vitre il suffit maintenant de la faire basculer vers l'avant et la sortir vers l'extérieur

Démontage des différents élément d'une portière arrière Ph 2 20121189

Et voilà, la vitre est déposé! :bravo:
Maintenant j'ai juste à attraper la crémaillère et la sortir par la lumière du bas

Démontage des différents élément d'une portière arrière Ph 2 20121190

Démontage des différents élément d'une portière arrière Ph 2 20121191

Aller, maintenant on va voir comment démonter la poignée extérieur; elle tient avec deux vis

Démontage des différents élément d'une portière arrière Ph 2 20121192

Une fois les deux vis défaite la poignée vient toute seule!

Démontage des différents élément d'une portière arrière Ph 2 20121193

Maintenant il ne reste plus que la serrure, elle tient avec trois vis et est montée en deux parties, une partie extérieur et une partie intérieur...
Voici les trois vis à démonter, en les défaisant la partie extérieur viendra avec.

Démontage des différents élément d'une portière arrière Ph 2 20121194

Et maintenant il faut retirer la partie intérieur, pour cela il faut défaire les deux tringles des crochets en plastique, avec un tournevis plat l'opération est vite faites

Démontage des différents élément d'une portière arrière Ph 2 20121195

Maintenant que les tringles sont décrochée le système va descendre tout seul en poussant le bouton extérieur de porte, il n'y à plus qu'à la sortir par une lumière de la portière

Démontage des différents élément d'une portière arrière Ph 2 20121196

Démontage des différents élément d'une portière arrière Ph 2 20121197

Et voilà, la portière est à nue!
Pour remonter les éléments?! Il faut prendre le post à l'envers! ! ! Laughing Laughing Laughing
Bon, en cas de soucis n'hésitez pas à poser vos questions! Wink

Merci à Math1310 pour sa participation pour les références des pièces neuves! cheers


Dernière édition par dubois mathieu le Jeu 13 Déc 2012 - 15:31, édité 2 fois
