Message par dubois mathieu le Dim 3 Fév 2013 - 1:33

Voici ma technique pour démonter le compteur d'une R5 phase 2, je fais simple, je démonte tout! Laughing
Aller, je vous explique, pour commencer je démonte le volant (on n'est pas obligé mais en laissant le volant c'est un peu plus chiant mais sur certain modèle c'est impératif.)
Pour démonter le volant il faut commencer par déclipser le cache moyeu (c'est là où il y à le petit losange! Wink )

Démontage compteur Ph2 20130210

Pour le démonter je prend un tournevis plat que je met sur son côté, je le glisse entre le cache moyeu et le volant en lui même, et je fais levier!

Démontage compteur Ph2 20130211

De plus près

Démontage compteur Ph2 20130212

Désolé mais je n'ai pas fait les poussière! tongue
Avec cette manipulation le cache moyeu va se déclipser et laisser apparaître l'écrou qui tiens le volant.

Démontage compteur Ph2 20130213

Maintenant je retire cette écrou pour pouvoir démonter le volant, mais avant de démonter ce dernier, je fais un repère sur la colonne de direction et le volant, comme ça au remontage ça évite de mettre le volant de travers! Smile

Démontage compteur Ph2 20130214

Une fois le repère fait, je démonte le volant en tirant dessus. Parfois il faut taper sur le volant, par derrière, pour le débloquer. Une fois partie, on arrive à cela

Démontage compteur Ph2 20130215

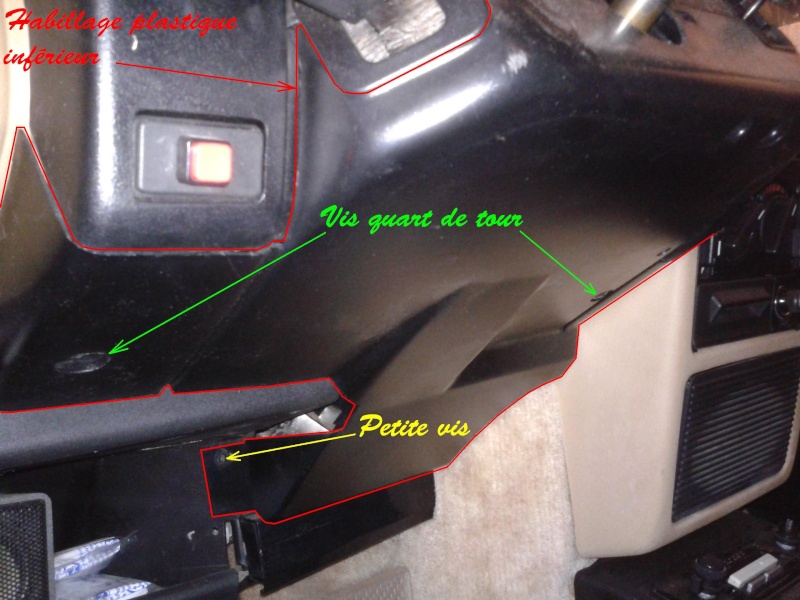

Ensuite je démonte l'habillage plastique du dessous

Démontage compteur Ph2 20130216

Pour cela il faut tourner les deux vis quart de tour et retirer la petite vis.
Voici à quoi ressemble les vis quart de tour

Démontage compteur Ph2 20130217

Une fois cette opération faite, l'habillage s'en va tout seul.
Et voici où l'on en est

Démontage compteur Ph2 20130219

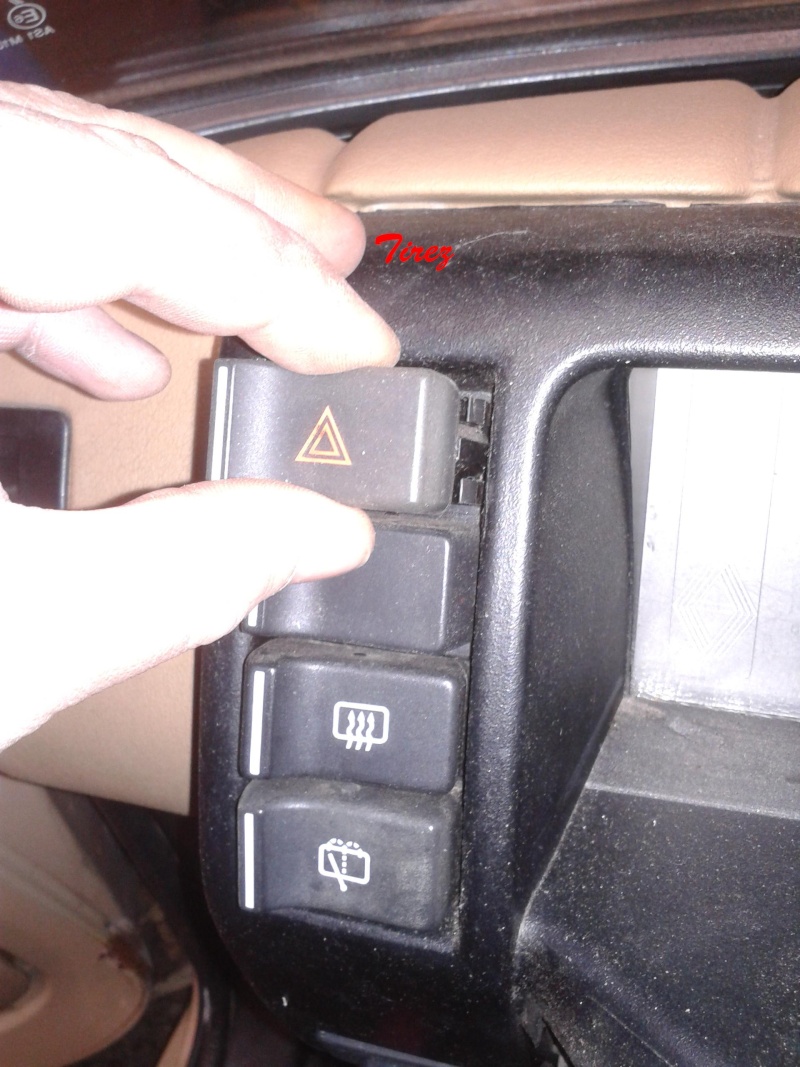

Maintenant il faut retirer l'habillage supérieur. Pour cela il faut commencer par retirer les boutons à gauche. Il faut les pousser d'un côté pour les déboîter et ensuite tirer dessus et les débrancher. ne vous inquiétez pas pour les rebrancher, chaque bouton à un détrompeur, vous ne pouvez pas brancher n'importe quel bouton sur n'importe quelle fiche!

Démontage compteur Ph2 20130220

Démontage compteur Ph2 20130221

Démontage compteur Ph2 20130222

Faites cela pour les quatre.
Une fois fait nous allons pouvoir retirer l'habillage supérieur en le déclipsant de chaque côté. Pour cela il suffit de le pousser d'un côté et tirer dessus. Je commence du côté gauche.

Démontage compteur Ph2 20130223

Et voici ce côté déclipsé

Démontage compteur Ph2 20130224

Et maintenant le côté droit

Démontage compteur Ph2 20130225

Une fois ce côté déclipsé, l'habillage vient tout seul.
Maintenant on va pouvoir retirer le compteur mais pour cela, je vous conseille d'aller faire un petit tour dans le moteur pour gagner un peu de longueur sur la gaine de compteur. Je la décroche à un endroit pour qu'elle puisse se tendre un peu, se qui permettra de pouvoir tirer un peu plus sur le compteur au moment de la dépose et du coup de pouvoir accéder plus facilement derrière le compteur pour débrancher la gaine.

Vue du moteur

Démontage compteur Ph2 20130226

Une fois la gaine décroché, on peux s'occuper de démonté le compteur. Pour le démonter il faut appuyer sur les deux languettes métallique qui se trouve de chaque côté. On appui sur une et on tire sur le compteur et on fait la même chose de l'autre côté.

Démontage compteur Ph2 20130227

Voici une languette de plus près

Démontage compteur Ph2 20130228

Maintenant que le compteur est décroché du tableau de bord, vous verrez derrière la gaine de compteur et les deux fiches qui alimente tout les voyants du compteur.

Démontage compteur Ph2 20130229

Pour décrocher la gaine de compteur il suffit d'appuyer de chaque côté et de la tirer en arrière

Démontage compteur Ph2 20130230

Le compteur ne tiens plus qu'à un fil! bounce Euh... enfin non, à plein de fils à cause des deux fiches qu'il faut simplement tirer pour les débrancher.

Démontage compteur Ph2 20130231

Voilà, votre compteur est démonté!

Démontage compteur Ph2 20130232

Smile Vous pouvez maintenant vous amuser à refaire votre compteur! Smile
dubois mathieu
dubois mathieu
Lauréate GTL
Lauréate GTL

Masculin Nombre de messages : 16239
Age : 39
Localisation : Theuville aux Maillots
Date d'inscription : 04/08/2011

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par champagne161 le Dim 3 Fév 2013 - 9:20

Très bien fait Mathieu; comme d'habitude...........Démontage compteur Ph2 441738
champagne161
champagne161
Renault 5 TS 1984
Renault 5 TS 1984

Masculin Nombre de messages : 7820
Age : 59
Localisation : Pithiviers-Orléans (45).
Date d'inscription : 21/01/2010

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par paquerette 61 le Dim 3 Fév 2013 - 10:19

beau travail .c'est trés bien expliqué bravo pour ton aide pour les non initié !merci pour eux
paquerette 61
paquerette 61
Renault Siete
Renault Siete

Masculin Nombre de messages : 2381
Age : 44
Localisation : orne
Date d'inscription : 17/05/2012

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par virgule76 le Dim 3 Fév 2013 - 12:07

mathieu dubois un homme sur qui l'on peut compté !! , il ne nous raconte pas d'histoire , c'est pourtant un bon conteur , mais il à toujours raison et ce sont les autres qu'on tort !! a la banque il a énormement d'agent , il a un compte "or " !!! Laughing petite minute jeux de mots !!!! Mr. Green
virgule76
virgule76
SUPER CAMPUS
SUPER CAMPUS

Masculin Nombre de messages : 349
Age : 39
Localisation : fécamp
Date d'inscription : 21/01/2013

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par Invité le Dim 3 Fév 2013 - 16:36

Encore un très bon tuto ! Merci Mathieu.

Invité
Invité


Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par fred60 le Dim 3 Fév 2013 - 17:13

Démontage compteur Ph2 441738mathieu un vrai pro
fred60
fred60
Renault 5 Cacharel
Renault 5 Cacharel

Masculin Nombre de messages : 1580
Age : 49
Date d'inscription : 03/08/2011

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par dubois mathieu le Dim 3 Fév 2013 - 17:17

Merci les copains!
dubois mathieu
dubois mathieu
Lauréate GTL
Lauréate GTL

Masculin Nombre de messages : 16239
Age : 39
Localisation : Theuville aux Maillots
Date d'inscription : 04/08/2011

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par inoeligni le Dim 3 Fév 2013 - 18:35

Démontage compteur Ph2 441738 Démontage compteur Ph2 441738 Démontage compteur Ph2 441738
inoeligni
inoeligni
Renault 5 Léotard
Renault 5 Léotard

Masculin Nombre de messages : 3212
Age : 60
Localisation : Georgie.Tbilisi - Alsace
Date d'inscription : 29/03/2011

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par loisel le Dim 3 Fév 2013 - 18:58

Démontage compteur Ph2 838971Démontage compteur Ph2 441738
loisel
loisel
Renault 5 GTL 721
Renault 5 GTL 721

Masculin Nombre de messages : 20036
Age : 49
Localisation : bichancourt aisne 02
Date d'inscription : 10/04/2010

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par tintin72 le Dim 3 Fév 2013 - 19:11

Toujours aussi bien expliqué Mr Mathieu,merciDémontage compteur Ph2 441738

@+

tintin72
tintin72
tintin72
Renault 5 Cacharel
Renault 5 Cacharel

Masculin Nombre de messages : 1864
Age : 46
Localisation : perche sarthois
Date d'inscription : 21/11/2011

Revenir en haut Aller en bas

Démontage compteur Ph2 Empty Re: Démontage compteur Ph2

Message par dubois mathieu le Dim 3 Fév 2013 - 19:44

Bientôt la même chose mais pour les phase 1!
