Dépose et démontage complet d'un bloc de chauffage

Voir le sujet précédent Voir le sujet suivant Aller en bas

Dépose et démontage complet d'un bloc de chauffage

Message par dubois mathieu le Mar 7 Jan - 14:42

Voilà un "petit" tuto qui pourra vous aidez si vous désirez nettoyer votre radiateur de chauffage ou changer le robinet de chauffage. C'est le même principe pour tout types de blocs chauffage de Renault 5.

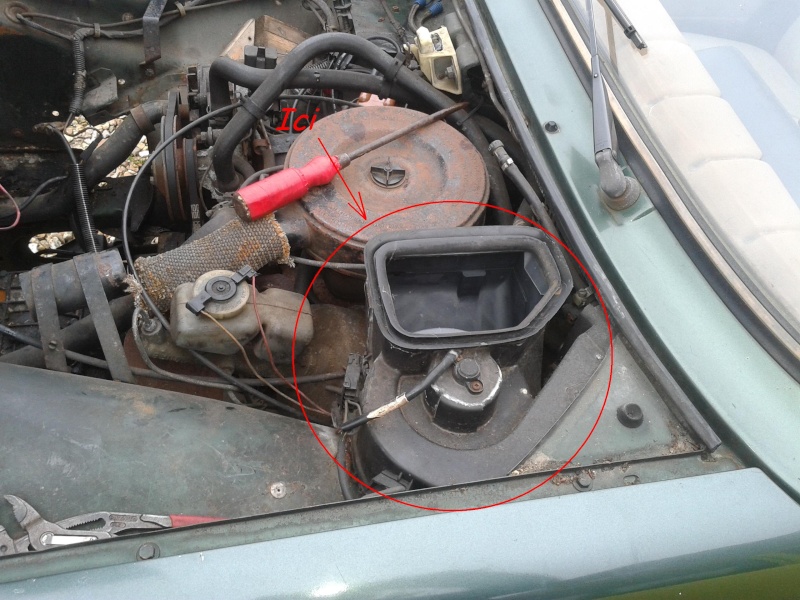

Tout d'abord il faut l'identifier la bête



Maintenant qu'il est identifié, on va le déposer. Pour cela il faut dans un premier temps faire basculer le double crochet en deux étapes



Et voilà



Ensuite il faut retirer le boulon de 6 qui se trouve du côté du du boitier du filtre à air



Maintenant que s'est fait, on va décrocher la commande d'air (c'est cette commande qui fonctionne quand vous tournez le bouton "air" au tableau de bord). Pour cela il suffit de faire levier avec un gros tournevis plat.  Cette commande se trouve à côté du double crochet



Une fois cette commande retirer, on peux décrocher la commande "chaud/froid" qui se trouve sur le robinet. Pour décrocher cette commande il suffit de procéder de la même façon que pour la précédente.
Le robinet se trouve sous la durite de purge



Et comme je vous le disais, pour la décrocher s'est le même procédé!



Et voilà, maintenant que la boite n'est plus fixée et que les deux commandes sont décrochées, on va pouvoir débrancher la fiche. Pour la débrancher il suffit de faire comme ça!



Il reste deux durites à défaire et le bloc va pouvoir venir! Pour les défaire il faut commencer par tirer un peu sur le bloc pour l'emmener vers le phare puis de déssérer les deux colliers et tirer sur les durites.



Maintenant que s'est fait, il n'y à plus qu'à tirer sur le bloc pour l'emmener vers le phare. Parfois il faut jouer gauche/droite pour l'aider à sortir.



Et voilà, le bloc chauffage est séparé de la voiture!
Maintenant on va pouvoir l'ouvrir pour en sortir le radiateur de chauffage! ! ! bounce
Pour l'ouvrir il faut commencer par retirer le joint qui se trouve autour de la bouche d'air chaud

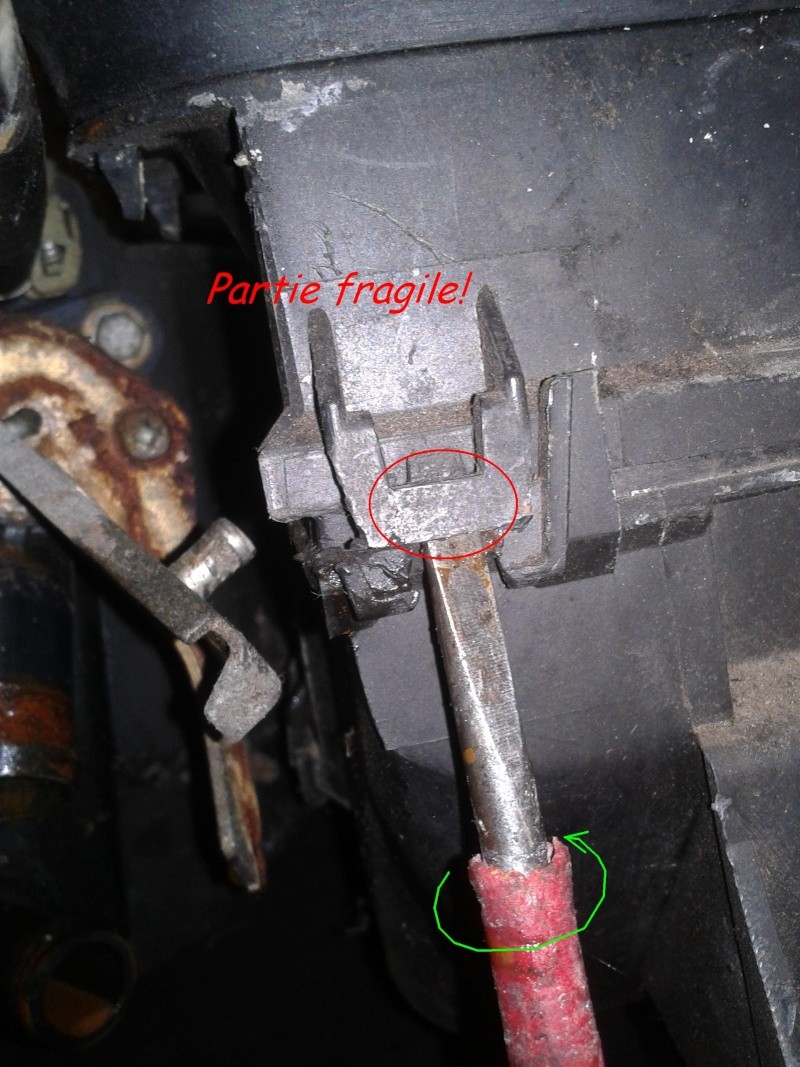

Ensuite il faut se munir d'un tournevis plat assez large et faire levier entre le partie basse et la partie haute au niveau de tout les clips, ATTENTION AUX CLIPS! ! ! A ces endroits le plastique est un peu plus fragile! Wink





Une fois déclipser il n'y à plus qu'à lever la partie haute.



Et voilà la partie basse avec le radiateur qui est simplement posé dans... La crasse! Laughing



Pour démonter le robinet de chauffage qui se trouve sur le radiateur il suffit de défaire les deux vis et tirer dessus!





Maintenant on peux aussi démonter le piston du robinet. Pour cela il suffit de défaire les deux vis qui reste et tirer un peu fort (un joint est là pour rendre la tâche un peu plus...chiante! lol! )



Et voilà à quoi ressemble le piston une fois démonté



Maintenant qu'est-ce qu'il reste?... scratch
Ah oui! Le moto-ventilateur qui est dans la partie haute!
Alors on y va! Pour sortir le moteur il faut commencer par déclipser la partie cylindrique avec la trappe. ATTENTION A NE PAS OUVRIR LA TRAPPE TROP GRAND SINON ELLE VA CASSER! ! ! Shocked
Pour défaire cette partie je glisse un tournevis plat dans un coin et je fais levier tout simplement!



Une fois cette partie retiré, il faut dévisser les deux vis qui se trouve sur le dessus du bloc.



Avant de sortir le moteur, il ne faut pas oublier de décrocher la fiche qui est resté sur le côté. Pour la décrocher il faut encore prendre un tournevis plat pour faire levier sur la languette qui est caché derrière! Puis tirer en arrière sur la fiche.



Maintenant que s'est fait, on peux sortir le moteur et défaire les deux cosses d'alimentation pour le sortir complètement



On pousse le bouchon plus loin? Allons voir l'état des charbons du moteur!
Pour se faire il faut défaire les deux clips que vous trouverez de chaque côté du moteur. ATTENTION A NE PAS PERDRE LES RESSORTS EN RETIRANT LES CLIPS! ! !

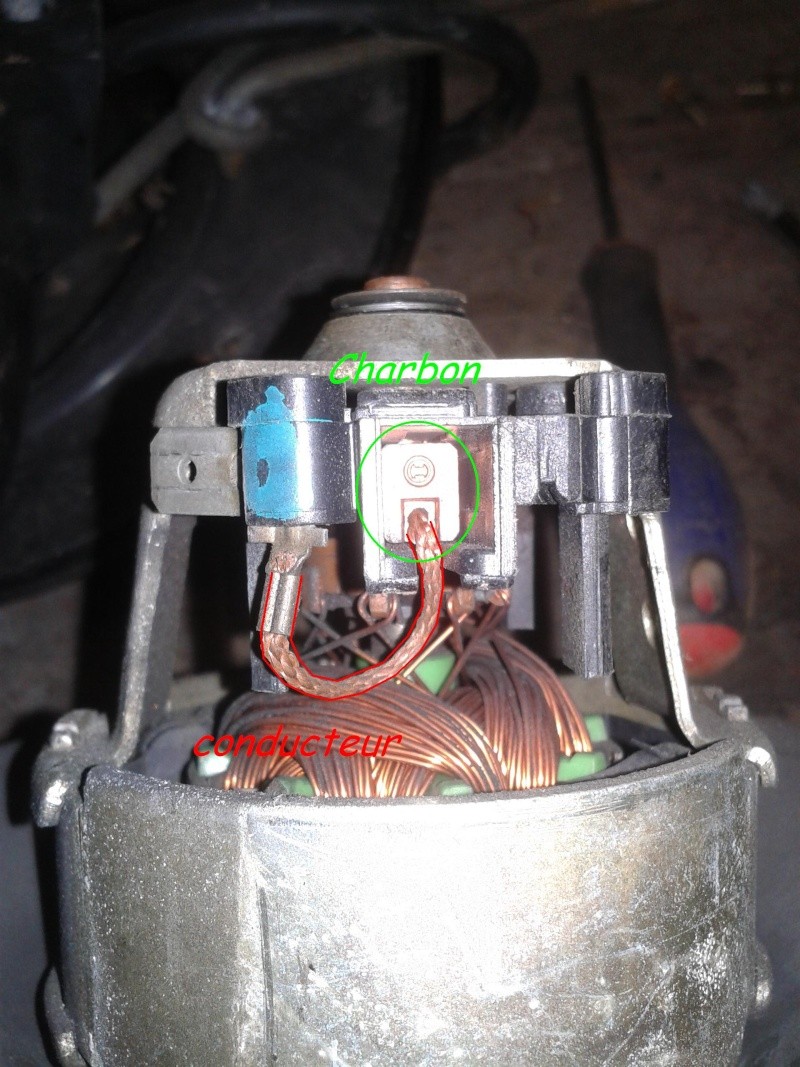

Maintenant il n'y à plus qu'à attraper le conducteur en cuivre et tirer tout simplement dessus pour sortir le charbon!



Ici le charbon (ainsi que celui de l'autre côté) est encore de bonne longueur donc pas besoin de les changer! Mr. Green



Et voilà! Maintenant vous connaissez tout du bloc chauffage!
Et pour le plaisir des yeux, voici celui qui à servi à faire le tuto. Il à été entièrement nettoyé, débouché, révisé, il est maintenant près à faire feu!







Maintenant c'est à vous de jouer! Smile


Dernière édition par dubois mathieu le Mer 8 Jan - 16:40, édité 1 fois
avatar
dubois mathieu
Lauréate GTL
Lauréate GTL

Masculin Nombre de messages : 16239
Age : 37
Localisation : Theuville aux Maillots
Date d'inscription : 04/08/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par paquerette 61 le Mar 7 Jan - 15:23

très bien ce tuto !
avatar
paquerette 61
Renault Siete
Renault Siete

Masculin Nombre de messages : 2328
Age : 42
Localisation : orne
Date d'inscription : 17/05/2012

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par titi72 le Mer 8 Jan - 0:48

:bravo:
avatar
titi72
Renault 5 TS
Renault 5 TS

Masculin Nombre de messages : 803
Age : 45
Localisation : Nord de NANTES
Date d'inscription : 14/08/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par Shefty51 le Mer 8 Jan - 3:12

Super encore une fois  cheers
avatar
Shefty51
Renault 5 Le Car
Renault 5 Le Car

Masculin Nombre de messages : 949
Age : 24
Date d'inscription : 27/04/2013

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par dubois mathieu le Mer 8 Jan - 16:41

Et voilà, le tuto à été complété!
avatar
dubois mathieu
Lauréate GTL
Lauréate GTL

Masculin Nombre de messages : 16239
Age : 37
Localisation : Theuville aux Maillots
Date d'inscription : 04/08/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par CHRIS122B le Mer 8 Jan - 18:54

tres bien fait

on pourrait le faire le yeux fermés avec tout ca
 :bravo:  :bravo:  :bravo:
avatar
CHRIS122B
Renault 5 Cacharel
Renault 5 Cacharel

Masculin Nombre de messages : 1605
Age : 43
Localisation : POITIERS 86
Date d'inscription : 06/10/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par rb le Jeu 9 Jan - 3:15

superbe toto !
merci mathieu  :bravo:
avatar
rb
Renault 5 ALPINE TURBO
Renault 5 ALPINE TURBO

Masculin Nombre de messages : 4070
Age : 43
Localisation : Blois (Loir et Cher)
Date d'inscription : 20/08/2012

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par alain35 le Jeu 9 Jan - 14:38

tout simplement respect le super doc es tuto.

Y a pas à dire t'es le best
avatar
alain35
Renault Siete
Renault Siete

Masculin Nombre de messages : 2476
Age : 57
Localisation : Rennes
Date d'inscription : 15/03/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par maquin yohan le Mar 8 Avr - 7:36

Heuu Mathieu c'est super de m'avoir refait le bloc car j"arrive ce weekend merci a l'avance trop cool a bientôt  Laughing  Laughing
avatar
maquin yohan
Renault 5 AT Navy
Renault 5 AT Navy

Masculin Nombre de messages : 3398
Age : 42
Date d'inscription : 24/06/2009

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par inoeligni le Mer 9 Avr - 0:06

:bravo:  :bravo:  :bravo:  cheers  cheers  cheers
avatar
inoeligni
Renault 5 Léotard
Renault 5 Léotard

Masculin Nombre de messages : 3167
Age : 58
Localisation : Georgie.Tbilisi
Date d'inscription : 29/03/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par ZIOUANE le Sam 11 Mar - 11:54

BONSOIR MONSIEUR


MON GARAGISTE ME DISAIT QU' il fallait démonter le tableau de bord pour accéder au radiateur ce qui me surprenait beaucoup, car la fuite se situe sous le tableau de bord au niveau des pédales d'embrayage sur ma Renault 5 ET JE me  rend compte qu'il n'en est rien .
Merci beaucoup cordialement  z

ZIOUANE
nouveau
nouveau

Masculin Nombre de messages : 7
Age : 57
Date d'inscription : 11/03/2017

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par loisel le Sam 11 Mar - 16:48

ZIOUANE a écrit:BONSOIR MONSIEUR


MON GARAGISTE ME DISAIT QU' il fallait démonter le tableau de bord pour accéder au radiateur ce qui me surprenait beaucoup, car la fuite se situe sous le tableau de bord au niveau des pédales d'embrayage sur ma Renault 5 ET JE me  rend compte qu'il n'en est rien .
Merci beaucoup cordialement  z
a mon avis le garagiste a confondu R5 ET SUPER5  sur les super 5 en effet il faut déclipser le TDB pour les R5 mathieu a tout éxpliquer dans le post..........
avatar
loisel
Renault 5 GTL 721
Renault 5 GTL 721

Masculin Nombre de messages : 13285
Age : 47
Localisation : bichancourt aisne 02
Date d'inscription : 10/04/2010

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par captivante62 le Sam 11 Mar - 21:45

Bien le tuto.
Et qui peux me donner la largeur des jantes fergat en 5.5,(dimension exact)
Les miens sont en 4.00, et j'ai possibilite de les èlargir
Si non j'aussi deux jantes en 4.5, mais j'en que deux, impossible d'en trouver deux de plus
avatar
captivante62
SUPER CAMPUS
SUPER CAMPUS

Masculin Nombre de messages : 270
Age : 49
Localisation : pas de calais
Date d'inscription : 23/12/2015

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par ZIOUANE le Dim 12 Mar - 3:52

cool c 'est la classe !!!!  :gentil: merçi de vôtre réponse cordialement

ZIOUANE
nouveau
nouveau

Masculin Nombre de messages : 7
Age : 57
Date d'inscription : 11/03/2017

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par loisel le Dim 12 Mar - 4:16

captivante62 a écrit:Bien le tuto.
Et qui peux me donner la largeur des jantes fergat en 5.5,(dimension exact)
Les miens sont en 4.00, et j'ai possibilite de les èlargir
Si non j'aussi deux jantes en 4.5, mais j'en que deux, impossible d'en trouver deux de plus
j,en ai repérer 6 fergats en 4.5 dans un garage mais j,ai pas eu le temps d,y retourner........ Mad
avatar
loisel
Renault 5 GTL 721
Renault 5 GTL 721

Masculin Nombre de messages : 13285
Age : 47
Localisation : bichancourt aisne 02
Date d'inscription : 10/04/2010

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par captivante62 le Dim 12 Mar - 13:00

J'en recherche deux si tu es vendeur!
avatar
captivante62
SUPER CAMPUS
SUPER CAMPUS

Masculin Nombre de messages : 270
Age : 49
Localisation : pas de calais
Date d'inscription : 23/12/2015

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par loisel le Dim 12 Mar - 16:50

captivante62 a écrit:J'en recherche deux si tu es vendeur!
les jantes sont toujours au garage j,ai pas pris le temps d,aller les chercher  Mad ....... j,ai vraiment trop de chose en cours plus le boulot  ou je fais des heures de fou!!!!
avatar
loisel
Renault 5 GTL 721
Renault 5 GTL 721

Masculin Nombre de messages : 13285
Age : 47
Localisation : bichancourt aisne 02
Date d'inscription : 10/04/2010

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par captivante62 le Lun 13 Mar - 1:04

Houla beaucoup de boulot beaucoup boulot, pas de blem loisel,




avatar
captivante62
SUPER CAMPUS
SUPER CAMPUS

Masculin Nombre de messages : 270
Age : 49
Localisation : pas de calais
Date d'inscription : 23/12/2015

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par mickr5 le Lun 13 Mar - 4:11

petite info que j'ai appris par un gars de mon club qui à dépanner un autre membre, sur certain modèle de chauffage la vanne est la même que sur les chauffage de r16
avatar
mickr5
Renault 5 ALPINE TURBO
Renault 5 ALPINE TURBO

Masculin Nombre de messages : 4638
Age : 27
Localisation : verdun (55)
Date d'inscription : 07/08/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par dididaf le Lun 13 Mar - 13:49

mickr5 a écrit:petite info que j'ai appris par un gars de mon club qui à dépanner un autre membre, sur certain modèle de chauffage la vanne est la même que sur les chauffage de r16
merci mickr5 SA PEUT AIDER TOUT LE MONDE  :bravo: :bravo: cheers cheers
avatar
dididaf
Renault 5 TURBO 1
Renault 5 TURBO 1

Masculin Nombre de messages : 13489
Age : 46
Localisation : en campagne pres de l aigle 61 en basse normandie
Date d'inscription : 24/08/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par mickr5 le Lun 13 Mar - 14:04

dididaf a écrit:
mickr5 a écrit:petite info que j'ai appris par un gars de mon club qui à dépanner un autre membre, sur certain modèle de chauffage la vanne est la même que sur les chauffage de r16
merci mickr5 SA PEUT AIDER TOUT LE MONDE  :bravo: :bravo: cheers cheers


de rien Very Happy , c'est pour que je donne l'info
avatar
mickr5
Renault 5 ALPINE TURBO
Renault 5 ALPINE TURBO

Masculin Nombre de messages : 4638
Age : 27
Localisation : verdun (55)
Date d'inscription : 07/08/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par dididaf le Lun 13 Mar - 14:11

mickr5 a écrit:
dididaf a écrit:
mickr5 a écrit:petite info que j'ai appris par un gars de mon club qui à dépanner un autre membre, sur certain modèle de chauffage la vanne est la même que sur les chauffage de r16
merci mickr5 SA PEUT AIDER TOUT LE MONDE  :bravo: :bravo: cheers cheers


de rien Very Happy , c'est pour que je donne l'info
thumleft thumleft thumleft
avatar
dididaf
Renault 5 TURBO 1
Renault 5 TURBO 1

Masculin Nombre de messages : 13489
Age : 46
Localisation : en campagne pres de l aigle 61 en basse normandie
Date d'inscription : 24/08/2011

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par irreversible le Sam 25 Mar - 4:32

bonjour moi ça vas m aider j ai une fuite vers le collier d une des durites je vais pouvoir  regarder tous ça quand il fera beau cool sunny sunny
avatar
irreversible
renault 5 Société
renault 5 Société

Masculin Nombre de messages : 11
Age : 50
Localisation : gironde
Date d'inscription : 11/02/2017

Revenir en haut Aller en bas

Re: Dépose et démontage complet d'un bloc de chauffage

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
