Démontage console centrale Phase 2

Voir le sujet précédent Voir le sujet suivant Aller en bas

Démontage console centrale Phase 2

Message par dubois mathieu le Ven 17 Mai 2013 - 16:06

Voici ma façon de procéder pour démonter cette console avec les commandes de chauffage.



Je commence par le plus simple, le cendrier! Vous tirez dessus pour l'ouvrir, vous allez voir une languette. Vous appuyez sur celle-ci et vous tirez sur le cendrier!



Ensuite je retire le bouton de ventilation. Il est préférable de retirer ce bouton avant la pendule. Pour cela je le mets sur la position de la vitesse 2, je glisse un petit tournevis plat sur le côté et je fais gentiment levier. Le bouton sort tout seul!



Une fois sortie il n'y à plus qu'à le débrancher



Une fois ça fait, il reste la pendule à retirer. Pour ce faire, glissez un doigt dans l'orifice du bouton (je sais c'est ambigu! Smile ) pour atteindre le derrière de la pendule et poussez, elle va se déclipser, vous n'aurez plus qu'à la débrancher comme le bouton de ventilation.

Passons maintenant à la grille de ventilation.

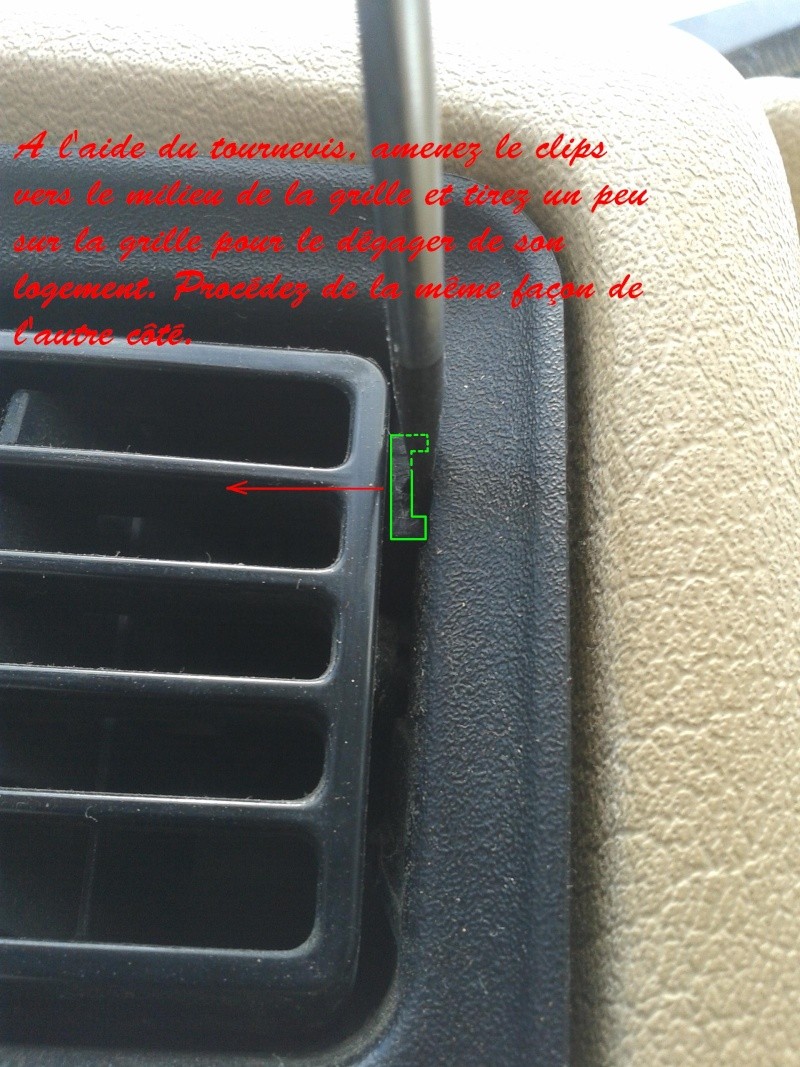

En regardant de près, vous trouverez un clips en haut, à gauche et à droite





Une fois le haut déclipsé



vous n'avez plus qu'à tirer dessus.
Passons maintenant aux commandes de ventilation. En haut vous voyez deux clips repris sur le tableau de bord; dépassez les. Le haut des commandes sera alors décroché. Sa laisse plus de place pour travailler.



Et voilà se que l'on voit de par dessus



Donc, pour découpler tout ça, il faut tout d'abord écarter les agrafes et la patte en feraille pour dégager les gaines puis décrocher les tringles. Vous pouvez utiliser un tournevis plat pour ces opérations.
Ensuite il reste à débrancher la lampe d'éclairage des commandes et l'allume cigare.



Tirez dessus et vous aurez le boitier de commande dans les mains!

Par contre, au remontage, faites attention à la position des commandes "bas/ haut" par rapport au volet au fond. Si vous les mettez mal sa bloquera les commandes.

Bon courage! Very Happy
avatar
dubois mathieu
Lauréate GTL
Lauréate GTL

Masculin Nombre de messages : 16239
Age : 37
Localisation : Theuville aux Maillots
Date d'inscription : 04/08/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par champagne161 le Ven 17 Mai 2013 - 16:41


Comme d'hab......super; excellent....... cheers
avatar
champagne161
Renault 5 TS 1984
Renault 5 TS 1984

Masculin Nombre de messages : 6826
Age : 57
Localisation : Pithiviers-Orléans (45).
Date d'inscription : 21/01/2010

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par dubois mathieu le Ven 17 Mai 2013 - 17:09

Merci Philippe, mais à côté de toi je suis un petit joueur!
avatar
dubois mathieu
Lauréate GTL
Lauréate GTL

Masculin Nombre de messages : 16239
Age : 37
Localisation : Theuville aux Maillots
Date d'inscription : 04/08/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par enrique91 le Ven 17 Mai 2013 - 17:33

T'as modestie te perdras lol!

enrique91
Renault 5 L
Renault 5 L

Masculin Nombre de messages : 59
Age : 44
Date d'inscription : 14/01/2013

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par fred 57 le Ven 17 Mai 2013 - 18:12

top le photomontage!
avatar
fred 57
renault 5 GTL
renault 5 GTL

Masculin Nombre de messages : 450
Age : 42
Localisation : moselle
Date d'inscription : 13/06/2012

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par dididaf le Ven 17 Mai 2013 - 22:27

je dit nikel explication bravo mathieux :bravo: tongue
avatar
dididaf
Renault 5 TURBO 1
Renault 5 TURBO 1

Masculin Nombre de messages : 13054
Age : 46
Localisation : en campagne pres de l aigle 61 en basse normandie
Date d'inscription : 24/08/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par PUISPUIS le Ven 17 Mai 2013 - 22:39

avatar
PUISPUIS
Le Car Van
Le Car Van

Masculin Nombre de messages : 2921
Age : 42
Localisation : 34 LE CRES à droite de montpellier
Date d'inscription : 30/04/2012

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par inoeligni le Sam 18 Mai 2013 - 5:54

avatar
inoeligni
Renault 5 Léotard
Renault 5 Léotard

Masculin Nombre de messages : 3144
Age : 58
Localisation : Georgie.Tbilisi
Date d'inscription : 29/03/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par bruno17 le Sam 18 Mai 2013 - 11:13

Au top !
avatar
bruno17
Renault 5 GTL 170
Renault 5 GTL 170

Masculin Nombre de messages : 9555
Age : 44
Localisation : Chte Mte Ternant/Saint Jean D'Angély
Date d'inscription : 18/10/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par loisel le Sam 18 Mai 2013 - 11:49

.........bien expliquer......
avatar
loisel
Renault 5 GTL 721
Renault 5 GTL 721

Masculin Nombre de messages : 12566
Age : 47
Localisation : bichancourt aisne 02
Date d'inscription : 10/04/2010

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par dinky1956 le Sam 18 Mai 2013 - 12:23

Mathieu tu a rater ta vocation Evil or Very Mad
tu aurais du être prof de mécanique flower , j'aime les explication moi qui suis un peux gauche sa me rassure a voir les explication avec photo en plus ,, cheers cheers ,, merci Mathieu ,,

dinky1956
Renault 5 TURBO 1
Renault 5 TURBO 1

Masculin Nombre de messages : 10139
Age : 60
Localisation : 7800 ath
Date d'inscription : 04/10/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par titi72 le Sam 18 Mai 2013 - 19:03

avatar
titi72
Renault 5 TS
Renault 5 TS

Masculin Nombre de messages : 803
Age : 45
Localisation : Nord de NANTES
Date d'inscription : 14/08/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par alain35 le Sam 18 Mai 2013 - 22:09

Je savais que Mathieu allait nous concocter un tuto de derrière les fagots.. Un truc si facile à lire qu'on imagine aisément la manip à faire. Pour le coup heureusement que notre maître es tuto a encore fait une petite pépite car là je partais au carton avec dégâts à la clef....
Super mégat mille grave too much top in merci Mathieu.
Très bonne soirée et WE à toutes et tous.
avatar
alain35
Renault Siete
Renault Siete

Masculin Nombre de messages : 2288
Age : 56
Localisation : Rennes
Date d'inscription : 15/03/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par dubois mathieu le Sam 18 Mai 2013 - 23:55

Ravi que sa plaise! :gentil:
avatar
dubois mathieu
Lauréate GTL
Lauréate GTL

Masculin Nombre de messages : 16239
Age : 37
Localisation : Theuville aux Maillots
Date d'inscription : 04/08/2011

Revenir en haut Aller en bas

Re: Démontage console centrale Phase 2

Message par Doume3851 le Lun 4 Avr 2016 - 14:28

Super, je vais avoir besoin d'effectuer cette opération afin d'accéder au cable du robinet de chauffage car le bouton de mon Ta B tourne dans le vide. J'avais peur de casser quelque chose en forçant, maintenant je saurai mieux ou intervenir. Merci pour cette aide bienvenue

Doume

Doume3851
Renault 5 L
Renault 5 L

Masculin Nombre de messages : 69
Age : 66
Localisation : Isère entre Lyon et Grenoble
Date d'inscription : 18/08/2014
